Společnost COMPUPLAST prezentuje koextruzní Chill Roll linku, jednu z největších dodávek firmy LABTECH Engineering
Tato linka je skutečným milníkem ve vývoji laboratorních, testovacích a výrobních linek. Jen samotné odlaďování parametrů linky trvalo více jak jeden rok. V konečném výběrovém řízení byla za dodavatele zařízení mezi velkou evropskou konkurencí vybrána firma Labtech Engineering, která jako jediná byla schopna nabídnout linku s požadovanými parametry, kvalitě a za cenu, kterou zákazník do výběrového řízení stanovil jako limitní.
Linka je navržena na možnost zpracování polymerů od polyolefinů až po materiály jako např. PET atd. Součástí linky jsou dva jednošnekové a jeden dvoušnekový vytlačovací stroj, Feed Block, plochá vytlačovací hlava a moderní design tříválce s průměrem válců 600 mm. Na konci linky je umístěna dloužící MDO jednotka pro podélnou orientaci výrobku a automatická dvoustanicová navíječka.
Zákazník byl dle jeho slov doslova fascinován tím, jak linka vypadá a hlavně funguje při jejím prvním testování přímo ve výrobní hale Labtechu v thajském Bangkoku. Vysoce oceňovali inženýry, kteří linku navrhli, ale také ostatní zaměstnance, kteří se na kompletní výrobě linky podíleli.
 |
|

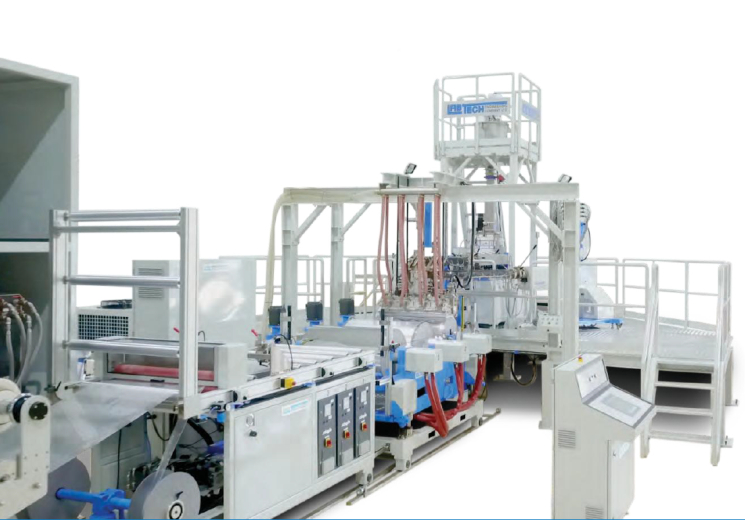

| Obr. 1: pohled na linku |
Hlavní parametry vysokorychlostní koextruzní linky
TŘÍVÁLEC
- Šířka válců 900 mm
- Průměr válců 600 mm
- Servopohony pro každý válec zvlášť
- Nastavení výšky válců z kontrolního panelu
- Temperační jednotka pro každý válec
- Výkonné chladící zařízení
 |
|
| Obr. 2: Tříválec |
EXTRUDÉRY
- Dva jednošnekové extrudéry s průměrem šneků 30 a 40 mm
- 26 mm dvoušnekový extrudér se zubovým čerpadlem
- Gravimetrické dávkování všech složek do všech extrudérů ovládané z centrálního pultu
- Věž s vysokorychlostním mixérem pro dvoušnekový extrudér
- Extrudéry umístěny na podestě
 |
|
| Obr. 3: Extrudér |
Feed Block na 3-5 vrstev a hlava s evakuací namontovány na tyčích k podpěrnému rámu
 |
|
| Obr. 4: Feed Block a hlava s evakuací |
UNIKÁTNÍ OVLÁDÁNÍ CELÉ LINKY Z LCD
Ovládání linky na dotykovém displeji PLC značky Siemens. Zahrnuje gravimetrické dávkovače a dvoušnekový extrudér. Kompletní linka zahrnující vytlačovací stroje, tříválec, MDO jednotku a automatickou navíječku procuje v tzv. „closed loop“ módu. Zubové čerpadlo pracuje jako master pohon jak pro dvoušnekový extrudér tak i pro oba jednošnekové. Společně s inženýry Klöckner Pentaplast byl pro tyto účely vyvinut speciální řídící software.
 |
|
| Obr. 5: Displej PLC značky Siemens |
MDO JEDNOTKA PODÉLNÉ ORIENTACE
Největší MDO jednotka, kterou jsme vyrobili. S válci o průměru 350 mm.
 |
|
| Obr. 6: MDO jednotka |
VYSOKORYCHLOSTNÍ NAVÍJEČKA S AUTOMATICKOU VÝMĚNOU NÁVINŮ
Tato unikátní linka byla úspěšně uvedena do provozu letos v červenci ve firmě Klöckner Pentaplast týmem 7 techniků přímo z LABTECH Engineering. Nemalý podíl na instalaci a úspěšném zprovoznění linky měli i 4 technici přímo od KlöcknerPentaplast.
 |
|
| Obr. 7: Vysokorychlostní navíječka |
Ze strany zákazníka obdržel tým mnoho komplimentů a gratulací za profesionálně odvedou montáž linky a zejména za bezproblémovou a dle požadavků bezvadně fungující a také vypadající výrobní linku.
Pro více informací nejen o této unikátní lince nás můžete navštívit na našem stánku č. 104 v hale G1-I (galerie) v rámci 60. Mezinárodního strojírenského veletrhu ve dnech 1.-5.10.2018.
-
