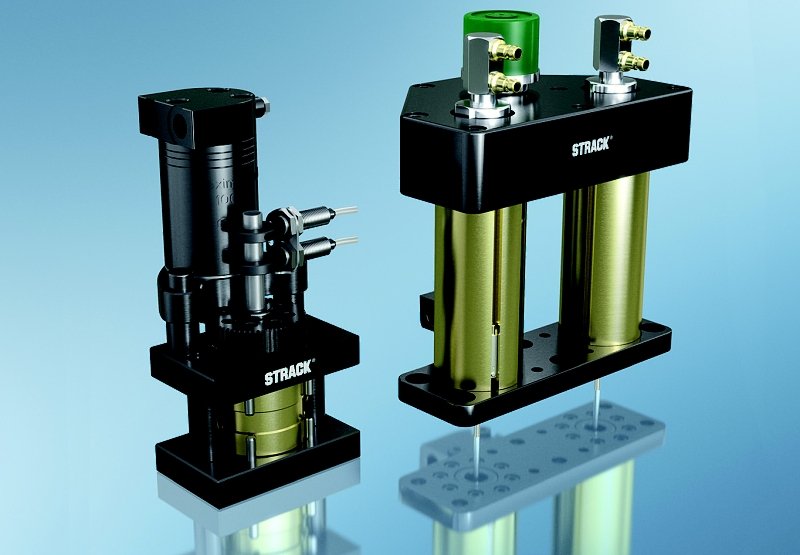

Nové elektrické závitové vytáčecí jednotky STRACK Z 5411 a Z 5421

26.9.2012 Vstřikovací formy, formy pro vstřikování plastů Vstřikovací formy

Elektrická vytáčecí závitová jednotka je vestavěné řešení pro vstřikovací nástroj, aby mohl odformovat jeden nebo více závitů pomocí elektrického řízeného motoru. Doplňuje tak dosavadní řadu vytáčecích jednotek STRACK s hydraulickými pohony

K dipozici jsou dva druhy elektrického vytáčení: Z 5411 a Z 5421.

Z 5411 je řešeni pro menší průměr závitu s maximálním kroutícím momentem pro odšroubování do 37 Nm.

Z 5412 je řešení pro větší průměr závitu s maximálním kroutícím momentem do 70 Nm a také pro vícenásobné vytáčecí jednotky.

Výhody:

• Vysoká přesnost v 6500 krocích na 360 0

• Homogenita reprodukce pro velké série

• Hladký nájezd ke kontuře

• Kontrola výkonu / kontrola jádra

• Programovatelná finální pozice

• Nastavení režimů

• Ideální pro čistou výrobu, potravinářský průmysl a sanitární techniku

Z 5411

• Servomotor s kompaktní-servo kontrolou

• Typ regulátoru 01 s kabelovým dálkovým ovladačem

• Pro aplikace do točivého momentu 37 Nm

Z 5421

• Servomotor s vestavěnou-servo kontrolou, typ regulátoru 02

• Rozvaděč s napájecím zdrojem a ovládacími prvky

• Pro použití do maximální točivým momentem 70 Nm

Provedení Z 5411 se nastavuje pomocí jednoduchého ovládání a servo kontroly kdy se pomalou rychlostí ( asi 100 ot/min a 3 Nm točivého momentu) nastaví počáteční referenční bod.Pomocí tlačítek je pak možné provést kontrolované zasunutí jádra.
Provedení Z 5421 spolupracuje se systémem "machine core pull systém", pokud je k dispozici.

Pokud je tato operace ukončena, může být spuštěn nepřetržitý provoz. Pro něj má kontrolní jednotka přeprogramovány dva režimy - zasunutí jádra do dutiny formy a vysunutí jádra z dutiny formy. Délka závitu se definuje při objednání dle požadavků zákazníka.

Autor: Ing. Radim Horečka

VMM s.r.o.

Normalizované díly Strack Normalien, díly pro formy a střižné postupové nástroje, systémy horkých vtoků Mastip, komponenty pro formy,...

www.strack.cz
Dvořákova 328
Lanškroun
