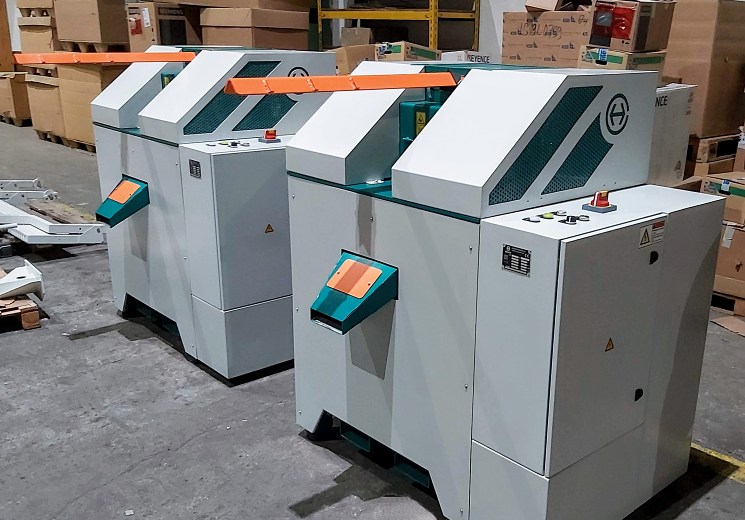

Granulovací stroj pro strunové regranulační linky od společnosti CHODOS CHODOV s.r.o.
-
Rám tvoří svařovaná konstrukce, ke které jsou přišroubovány nohy opatřené silentbloky.
-
Vnitřek rámu je určen pro umístění pohonu na samostatném rámu s možností napínání klínových řemenů.
-
V horní části rámu je přišroubován pomocný rám rotoru a odtahu.
-
Nůž, pro sekání granulí, je výškově stavitelný. Pro vícenásobné použití má nůž možnost otáčení v závislosti na jeho opotřebení. Konstrukce upevnění nože umožňuje vymezování vůle mezi frézou a nožem.
-
Velikost přítlaku se nastavuje polohou závaží na rameni rámu přítlačného válečku.
-
Výsypka granulí (vypouštěcí místo) je opatřena otvorem pro její snadné čistění.
-
Hřídel pohonu frézy (rotor) lze i s frézou vytáhnout z jedné strany po demontáži vybraných dílů.
-
Kryty zajišťují bezpečnost při provozu granulovacího stroje.
-
Granulovací stroj je učen pro práci ve výrobní lince. Nesmí pracovat samostatně.
-
Granulovací stroj je zkonstruován tak, aby odběratel mohl použít osvědčený přítlačný váleček.
 |
|
Skladba granulovacího stroje:
-
Nožový granulátor – stroj, který řeže materiál uvnitř řezné komory tak, aby mohl projít do vypouštěcího místa.
-
Řezná komora – část stroje, ve které probíhá řezání (rozmělňování).
-
Rotor – řezací zařízení, ke kterému jsou uvnitř řezné komory připevněny nože.
-
Pevný řezací nůž (nože) – jeden nebo více nožů, které jsou připevněny uvnitř řezné komory.
-
Podávací místo – část stroje, ve které probíhá podávání materiálu.
-
Podávací zařízení – část stroje používaná k podávání materiálu do řezné komory. Podávací zařízení může být pevné – např. zásobník nebo podobné zařízení, nebo pohyblivé – např. válce, šnek, pásový dopravník nebo pneumatický transportní zařízení.
-
Vypouštěcí místo – část stroje, kudy granulát nebo zpracovaný produkt opouští řeznou komoru.
-
Ovládací okruh – zajišťuje sdružování (sběr), zpracování a předávání informací nutných pro chod stroje.
-
Silový okruh – je určen pro zajištění elektrické energie pro provoz stroje.
Základní parametry granulovacího stroje:
-
výška 1467 mm
-
šířka (včetně rozvaděče a pohonu) 1398 mm
-
délka (bez nástěnné přívodky) 1339 mm
-
osová výška vstupního otvoru strun 1237 mm
-
hmotnost stroje 670 kg
-
jmenovitý výkon pohonu 11kW
-
instalovaný příkon 22 kVA
-
odtahová rychlost strun 2,8 - 53 m/min
-
množství zpracovávaného materiálu:
-
max. 590 kg/h (PA6)
-
max. 480 kg/h (PE)
-
