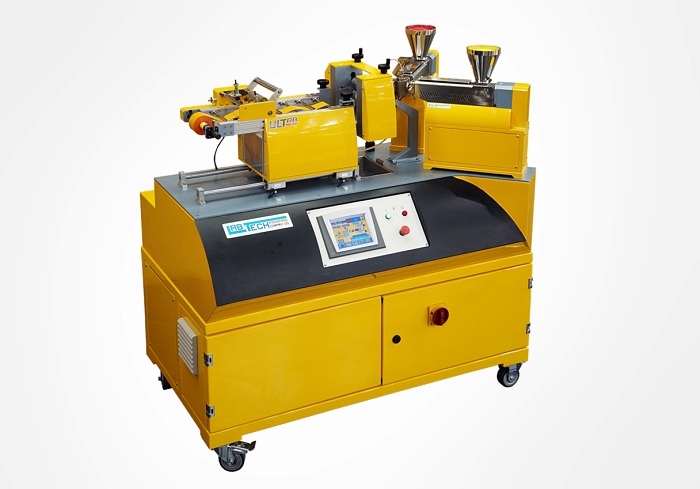

COMPUPLAST představuje miniaturní plně funkční 3-vrstvou koextruzní linečku na fólie a desky

24.2.2015 Vyfukování, vytlačování, výroba vláken Stroje na zpracování plastů a pryže Extruze plastů, výroba plastových profilů Stroje, přístroje a zařízení Extruze plastů

Nejmenší koextruzní linka svého druhu na světě. Tak jako všechny naše Micro Ultra linečky, tak i tato byla navržena a vyrobena našimi pracovníky v jejich volném čase a jako dárek věnována prezidentu firmy Labtech Engineering.

Popis linky:
● Vytlačovací stroje s kónickými 8 mm šneky schopné zpracovávat standardní velikost granulí
● Feed Block typu A B A
● Tříválec s vlastní temperací - ohřevem a chlazením
● Nastavitelný přítlak válců
● Poháněná navíjecí hřídel - navíjení na dutinky
● Dotykový LCD displej pro ovládání linky

Základem jsou dva vytlačovací stroje s kónickými šneky, které mají unikátní konstrukci, tak aby mohly zpracovávat i standardní velikost granulí / peletek.

Oba materiály jsou spojovány ve Feed Blocku typu A B A. Feed Block zajišťuje velmi rovnoměrnou distribuci obou materiálů jak po šířce tak i po tloušťce.

Tloušťka je regulována nastavením rychlostí jednotlivých vytlačovacích strojů, které jsou poháněny servomotory s plynulou regulací otáček a schopností udržet přesně otáčky na nastavené hodnotě.

Plochá vytlačovací hlava má rozvodný kanál ve tvaru "coat hanger". Nastavení velikosti štěrbiny probíhá pomocí šroubů a štěrbina se tak dá nastavovat v rozsahu 0,1 - 0,3 mm

Feed Block a hlava jsou připojeny k vytlačovacím strojům pomocí upínacích kleštin ve tvaru písmene C. Mohou tak být velmi jednoduše rozpojeny z důvodu např. čištění.

Tříválec s vodním ohřevem a chlazením

Všechny tři válce jsou dvouplášťové pro možnost efektivní temperace povrchu válce vodou z temperační jednotky. Čepy válců jsou osazeny miniaturními rotačními hlavami.

Ve spodní části stroje je kompletní vodní příslušenství pro temperaci vody a její cirkulaci s možností napojením na externí přívod vnějšího chladícího okruhu. Velká retenční nádrž na vodu však umožňuje i několikahodinový provoz bez nutnosti připojení externí vody.

Veškeré funkce a ovládací prvky miniaturní koextruzní linečky jsou velmi přehledně umístěny na dotykovém LCD barevném displeji. Vpravo na obrázku je ukázána hlavní obrazovka, kde je znázorněna celá linka se všemi nastavenými a aktuálními parametry procesu.


Dotykový displej má několik stránek pro nastavování veškerých parametrů pro požadované ovládání linky

V rámu stroje jsou také umístěny veškeré ovládací elektro součásti a prvky od řízení hlavních pohonů až po ovládaní čerpadla, ohřevu vody a PLC jednotka ovládacího dotykového LCD displeje až po nejrůznější bezpečnostní prvky.

Linečka je vybaveny veškerými bezpečnostní prvky a standardy odpovídajícím CE.

Souhrn technických dat miniaturní koextruzní linečky LUMCR-50

Více info na www.compuplast.cz nebo www.labtechengineering.com

Autor: COMPUPLAST s. r. o.
