COMPUPLAST představuje: 5-vrstvá koextruzní linka na vyfukování tubulárních fólií od Labtech Engineering Co., Ltd.

COMPUPLAST představuje: 5-vrstvá koextruzní linka na vyfukování tubulárních fólií od Labtech Engineering Co., Ltd.

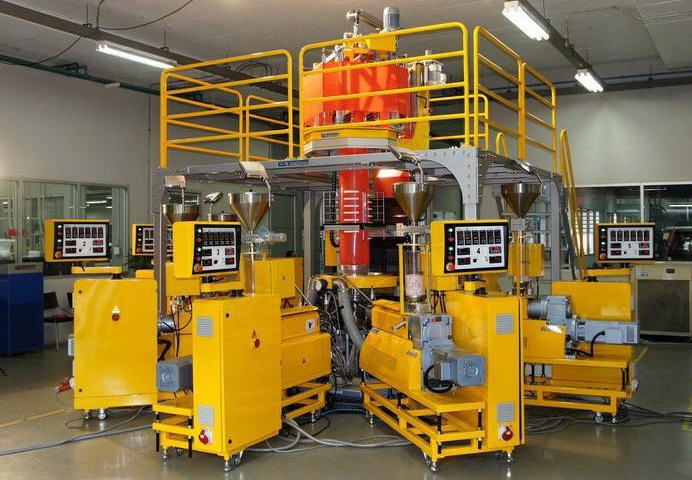

Tato 5-vrstvá koextruzní linka na vyfukování tubulárních fólií sestává z 5. jednošnekových vytlačovacích strojů Ø30 mm s poměrem L/D 30. Všechny extrudery jsou vybaveny gravimetrickým dávkováním zabazpečujícím precizní kontrolu tloušťky jednotlivých vrstev.



Koextruzní linka

Věž je vybavena automatickým oscilujícím systémem, kde se odtahové válce společně se skládacími deskami pomalu otáčí o 360° a zase zpět. Zde se již složená fólie přetočí o 90° na vertikálně umístěné válce (viz obrázek nahoře) kolem celé oscilující sestavy. Následně se pak fólie přetočí zase o 90° a pokračuje dolů směrem k navíječce. Díky této rotaci je pak zajištěn velmi rovnoměrný a hladký návin výrobku.





Koextruzní linka

5. vrstvá vytlačovací hlava s čelními spirálami je zásobována materiálem z pěti extrůderů, jak je znázorněno na obrázku nahoře. Extrudery jsou spojeny s hlavou vysokotlakými topnými hadicemi.



Koextruzní linka

Vysoce výkonný vzduchový kroužek má duální kanál napojený na výkonný ventilátor s plynulou změnou otáček. Vyfukovaný tubus je stabilizován v kalibračním koši nad vzduchovým kroužkem. Kalibrační koš je tvořen množstvím teflonových válečků, jejichž pozici lze centrálně nastavovat.





Koextruzní linka

Linka je vybavena centrálním ovladácím panelem, kde lze nastavovat otáčky jednotlivých extrůderů, na LCD disleji lze kontrolovat gravimetrické dávkovače. Celou věž lze jak motoricky výškově nastavovat, tak také umožňuje oscilaci celé sestavy odtahových válců jak je patrné na obrázku vpravo. Celková výška věže může být až 5 metrů.





Koextruzní linka

Všechny extrudery jsou vybaveny vysoce výkonnými vektorově řízenými pohony, jež zajišťují stejný vysoký kroutící moment v celém rozsahu otáček šneku. Je to velmi podstatný prvek k zajištění přesnosti při vytlačování viskózních materiálů v tenkých vrstvách.



Koextruzní linka

Obrázek znázorňuje plně automatický gravimetrický dávkovací systém, názorný transparentní válec z plexi a nerezovou násypku. Celý systém je řízen z centrálního ovládacího panelu pomocí LCD displeje, kde je možné zadávat poměry jednotlivých dávkovacích jednotek. Systém dle zadaných poměrů spočítá množství suroviny, které je potřeba z jednotlivých dávkovacích jednotek a upraví potřebné otáčky šneků jednotlivých extruderů.



Koextruzní linka

Tato linka byla dodána konečnému zákazníkovi s dvoustanicovou navíječkou, jak je patrné na obrázku.



Koextruzní linka

Vodorovná dopravní sekce je vybavena digitálním zařízením pro hlídání konstantního tahu ve fólii a jednotkami pro ořezávání okrajů.



TECHNICKÁ SPECIFIKACE

Tab. 1

Náčrt


Rádi vám poskytneme bližší informace. Prosíme o oslovení našeho regionálního zástupce pro Českou a Slovenskou Republiku:


COMPUPLAST s.r.o. - Jan Král
tř. T. Bati 299, 764 22, Zlín, Česká Republika
Tel.:+420 577 601 375, Mobil:+420 602 796 912
E-Mail : jkral@compuplast.cz
www.compuplast.cz

Autor: COMPUPLAST s. r. o.
